Conexión estrella triangulo

13 Mar 2016, 17:25

Hola podeis explicarme un poco como saber si c9nectar en estrella o triangulo un motor?

Me hago un pequeño lio

Se que siempre ha de quedar funcionando en la menor tension, pero no me aclaro bien



Avatar de Usuario
Hefner
Usuario experto
Usuario experto
Mensajes: 5501
Registrado: 10 Mar 2012, 03:46

Re: Conexión estrella triangulo

13 Mar 2016, 17:54

Hola podeis explicarme un poco como saber si c9nectar en estrella o triangulo un motor?

Me hago un pequeño lio

Se que siempre ha de quedar funcionando en la menor tension, pero no me aclaro bien


Pues no sé quién te contó semejante majadería: el motor siempre tiene que quedar conectado
a la tensión de la red, sea esta grande o pequeña

Para saber qué tipo de conexión debes de hacer te hacen falta 2 datos: uno el de la tensión de la red
con la que lo vas a alimentar (3x230 V ó 3x400 V) dato que viene en el recibo de la luz :mrgreen:

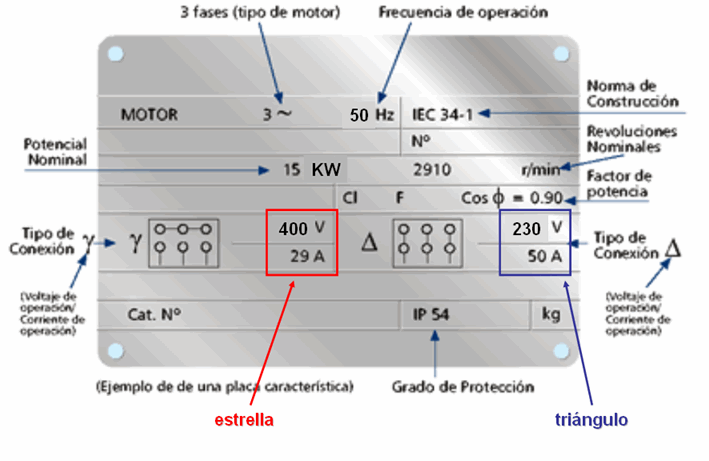

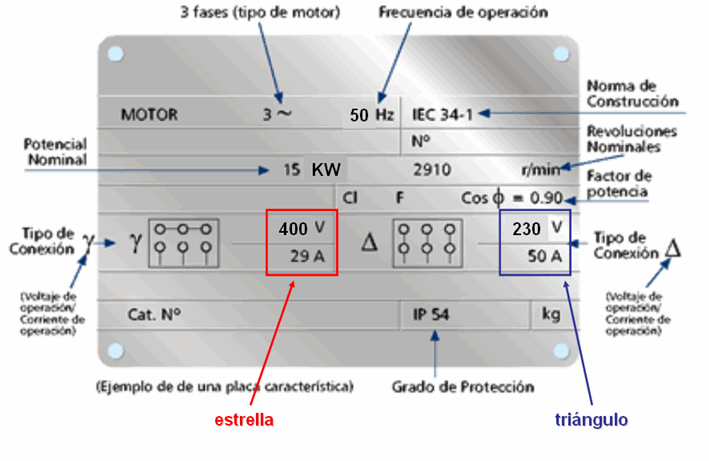

El otro dato es la placa bornas: allí te dirá cómo debes conectar el motor según el voltaje. Si el motor
es de 230/400 V y dispones de 230 V se conecta en triangulo, y si tu tensión es de 400 V se conecta en
estrella, pero ES IMPRESCINDIBLE LEER LA PLACA DE CONEXIONES, porque también hay motores
que vienen preparados para 400/692 V, así que si tienes 400 V en la red y un motor de estas
características lo tendrías que conectar en triangulo para esos 400 V

Un saludo
Adjuntos



Avatar de Usuario
Bombilla
Usuario experto
Usuario experto
Mensajes: 3140
Registrado: 28 Dic 2014, 03:06
Ubicación: Barcelona

Re: Conexión estrella triangulo

13 Mar 2016, 19:32

Sette escribió:
Se que siempre ha de quedar funcionando en la menor tension, pero no me aclaro bien


Si te refieres a arrancar un motor primero en estrella y luego en triangulo, la tension de red debe ser la que el motor admite en triangulo.

Para una tension de 230V necesitas un motor 230-400V.
Para una tension de 400V necesitas un motor 400-690V.
Saludos



Sette
Usuario novato
Usuario novato
Autor del tema
Mensajes: 30
Registrado: 15 Jul 2013, 22:41
Ubicación: Asturias

Re: Conexión estrella triangulo

13 Mar 2016, 19:42

Mil gracias por la ayuda ahora si que lo he entendido.

Siempre a la tensión de red.

Ya luego mirar la placa para saber si estrella o triangulo

Y una cosa relacionada.

En el arranque estrella triangulo. Las chapas no se ponen al motor. Son los contactores quien se encargan del cambio no?

Y da igual como unir las fases o hay alguna forma especial?



Sette
Usuario novato
Usuario novato
Autor del tema
Mensajes: 30
Registrado: 15 Jul 2013, 22:41
Ubicación: Asturias

Re: Conexión estrella triangulo

13 Mar 2016, 19:44

Bombilla escribió:
Sette escribió:
Se que siempre ha de quedar funcionando en la menor tension, pero no me aclaro bien


Si te refieres a arrancar un motor primero en estrella y luego en triangulo, la tension de red debe ser la que el motor admite en triangulo.

Para una tension de 230V necesitas un motor 230-400V.
Para una tension de 400V necesitas un motor 400-690V.
Saludos



Me refería a esto, pero la explicación del compañero tambien me viene de perlas.



Avatar de Usuario
Bombilla
Usuario experto
Usuario experto
Mensajes: 3140
Registrado: 28 Dic 2014, 03:06
Ubicación: Barcelona

Re: Conexión estrella triangulo

13 Mar 2016, 19:54

En efecto como dices en el arranque Y-D el motor no lleva puentes si no una manguera de 6+T, o dos separadas, una de 3 hilos y otra de 3+T.
Las fases han de coincidir como lo harian en la bornera. Para eso te puedes guiar con los nombres de cada borne U, V, W, X, Y, Z, o tambien U1, V1, W1, U2, V2 y W2 en motores mas modernos.
Y el guardamotor debe ir en uno de los ramales del motor (el que siempre tiene tension) y no en cabecera para los dos ramales, y regulado a la corriente que indica en estrella.
Saludos
Última edición por Bombilla el 13 Mar 2016, 20:12, editado 1 vez en total.



Avatar de Usuario
Hefner
Usuario experto
Usuario experto
Mensajes: 5501
Registrado: 10 Mar 2012, 03:46

Re: Conexión estrella triangulo

13 Mar 2016, 20:03

En efecto como dices en el arranque Y-D el motor no lleva puentes si no una manguera de 6+T, o dos separadas, una de 3 hilos y otra de 3+T.
Las fases han de coincidir como lo harian en la bornera. Para eso te puedes guiar con los nombres de cada borne U, V, W, X, Y, Z, o tambien U1, V1, W1, U2, V2 y W2 en motores mas modernos.
Saludos


Por la buena marcha del negocio SIEMPRE 2 mangueras. El secreto de la conexión de un estrella-triangulo está en
utilizar cables de colores y que estos queden enfrentados, entre si, en la placa de conexiones. Todo lo que no siga
esta directriz dará lugar a muchos quebraderos de cabeza y a algún que otro contactor en el cajón de la basura...

Un saludo



Sette
Usuario novato
Usuario novato
Autor del tema
Mensajes: 30
Registrado: 15 Jul 2013, 22:41
Ubicación: Asturias

Re: Conexión estrella triangulo

13 Mar 2016, 20:18

Me refiero a los cables de las fases.es decir los 3 que entran a cualquiera y los dr la salida tienn que ir RST digamos. No vale llevar a cualquier sitio drl contactor sino al primero segundo y tercero



Avatar de Usuario
Hefner
Usuario experto
Usuario experto
Mensajes: 5501
Registrado: 10 Mar 2012, 03:46

Re: Conexión estrella triangulo

13 Mar 2016, 20:47

Y el guardamotor debe ir en uno de los ramales del motor (el que siempre tiene tension) y no en cabecera para los dos ramales, y regulado a la corriente que indica en estrella.


Pégale un segundo repaso, que eso no es cierto ;)

Un saludo



Avatar de Usuario
Bombilla
Usuario experto
Usuario experto
Mensajes: 3140
Registrado: 28 Dic 2014, 03:06
Ubicación: Barcelona

Re: Conexión estrella triangulo

13 Mar 2016, 20:52

Montado asi cada fase del rele termico queda en serie con cada bobina, al margen de la conexion Y-D.

Imagen

Cual es tu sistema?
Saludos
