analizar imagen de onda de un osciloscopio

10 Nov 2013, 00:54

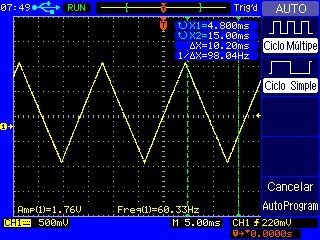

hola a todos, estoy aprendiendo a manejar un osciloscopio , y necesito analizar imágenes de onda, osea que veo en esa imagen, frecuencia, voltaje, etc... Por favor alguien que me ayude a analizar la siguiente imagen, tengo varias pero que me ayuden con una sera suficiente.
gracias de antemano,
Adjuntos



Avatar de Usuario
D4V1D

Re: analizar imagen de onda de un osciloscopio

10 Nov 2013, 20:17

Eso te lo pone en el manual, pero así en principio veo que tienes una onda triangular de 1,76 A a 60,33 Hz.

Saludos



enrrique
Usuario novato
Usuario novato
Autor del tema
Mensajes: 8
Registrado: 27 Oct 2013, 00:23
Ubicación: Almería

Re: analizar imagen de onda de un osciloscopio

11 Nov 2013, 15:19

D4V1D escribió:
Eso te lo pone en el manual, pero así en principio veo que tienes una onda triangular de 1,76 A a 60,33 Hz.

Saludos

hola... eso allí lo dice, lo que pasa q tengo que elaborar un informe sobre esas imagenes, pero imagino que debo poner, el tiempo, voltaje, y como saco esos valores, etc. La verdad no se como se analiza las ondas o que debería poner en el informe,, y por eso pedía ayuda. gracias igualmente por tu respuesta.



Avatar de Usuario
iluiber
Usuario novato
Usuario novato
Mensajes: 38
Registrado: 13 Nov 2013, 16:53
Ubicación: Madrid
Contactar:

Re: analizar imagen de onda de un osciloscopio

20 Nov 2013, 17:05

Hola,

Tienes que saber cuánto vale cada cuadradito tanto en vertical como en horizontal.
En vertical te indicará el voltaje pico a pico de la señal. Al ser una señal regular también puedes tomar esa medida como "los voltios de la señal".

En horizontal te indicará el tiempo que dura una proporción de la señal, normalmente un ciclo. Así puedes saber la frecuencia de la señal.

También es conveniente que te leas este manual, ya que debes aprender su funcionamiento para saber interpretar las señales.
